发动机课程入门2：汽车发动机气缸数量与排列形式的机械动力学原理

AI摘要：本文从机械动力学的视角，深入探讨了汽车发动机的气缸数量及排列形式对车辆整体性能的核心影响。文章首先解析了曲柄连杆机构的运作规律与多缸发动机的做功重叠原理，对比了三缸、四缸与六缸等不同气缸数量在平顺性与怠速控制上的物理差异。随后，系统盘点了直列（L型）、V型、VR型、W型以及水平对置等主流气缸排列方案，客观剖析了各自在空间布局、重心控制、制造成本以及日常维护方面的工程学利弊。

四冲程内燃机的工作循环包括进气、压缩、做功和排气。在每一个冲程中，活塞完成一次从上止点到下止点（或反之）的单向直线运动，对应的曲轴需旋转半圈（180°）。因此，一个完整的四冲程循环需要曲轴旋转两圈，即720°。

曲柄连杆机构是实现动力转换的物理中枢。其中，主轴颈固定在机体主轴承座上作为旋转轴心，连杆轴颈则被连杆大头包裹。当气缸处于做功冲程时，混合气爆燃产生的膨胀力推动活塞下行，力通过连杆传递至连杆轴颈，迫使其绕主轴颈进行圆周运动，最终转化为曲轴的旋转扭矩。

发动机的运转平顺性在很大程度上取决于“做功重叠角”，即不同气缸做功冲程在曲轴旋转周期内的交集。不同气缸数量的物理差异如下：

• 直列四缸（L4）：曲轴每旋转180°即有一个气缸做功。四缸做功顺序通常为1-3-4-2或1-2-4-3。从理论上看，四缸机的动力输出首尾相接，但受配气相位限制，实际上仍存在微小的动力中断。为了维持运转，四缸机通常需要约800转/分的怠速。
• 六缸（L6/V6）：曲柄夹角呈120°分布。由于做功冲程跨越180°，而每隔120°便有新气缸开始做功，这产生了60°的做功重叠区。这种物理重叠消除了动力中断，极大提升了运转平顺性，使其怠速可降低至700转/分左右（部分配备平衡轴的V6甚至可达600转/分），间接优化了燃油经济性。
• 三缸（L3）：各缸做功间隔角高达240°，存在显著的动力输出空窗期。为了克服先天的不平衡，三缸机必须深度依赖外加的平衡轴与复杂的换气控制算法。
• 八缸及以上（V8/V12）：做功间隔进一步缩短至90°甚至更低，动力重叠区大幅增加，实现极致平顺。此类结构通常仅见于高性能或大型豪华车型。

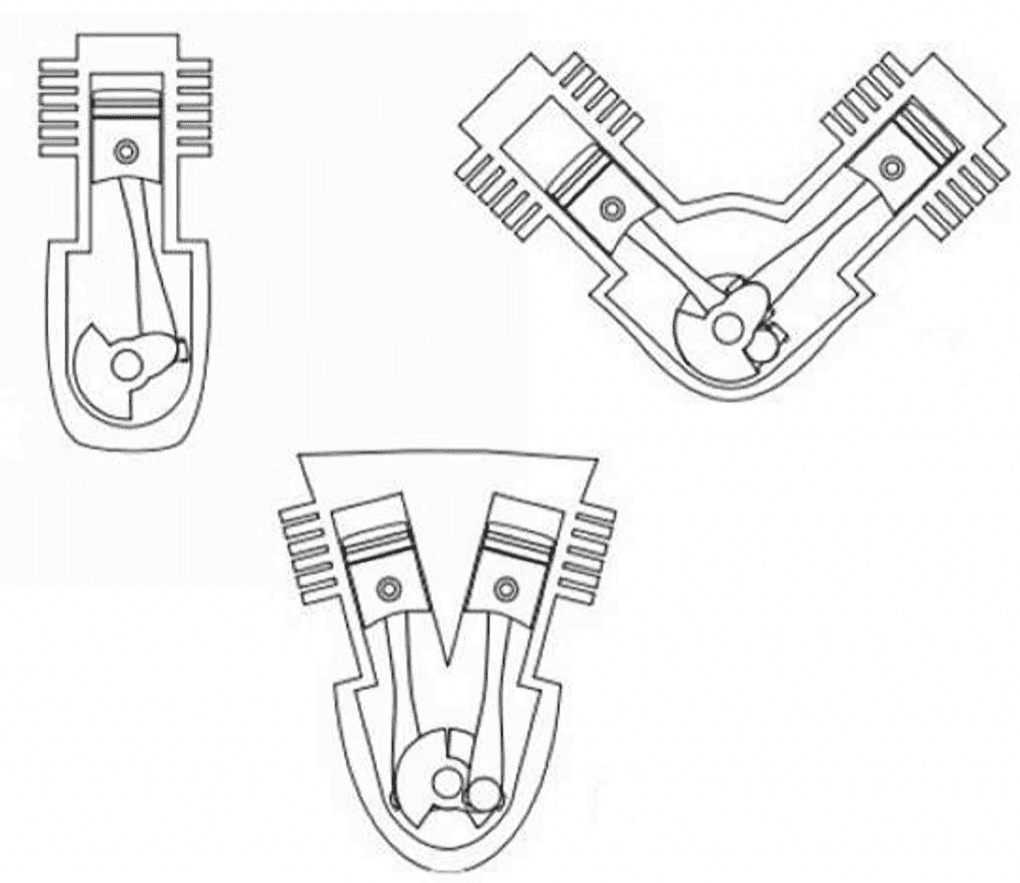

除了气缸数量，气缸的空间排列拓扑直接决定了发动机的物理尺寸、重心高度及整车配重布局。

在实际汽车工程中，选择何种排列方式是性能与成本博弈的结果。例如，直列六缸虽然运转最为纯粹和平稳，但其过长的体积严重限制了驱动形式的布置。而V型六缸通过结构折叠换取了空间，成为主流中大型轿车的最优解。水平对置发动机则代表了对底盘动态性能的极致追求，尽管其带来了严苛的润滑挑战与高昂的售后维修工时成本，但凭借无可替代的超低重心，依然在追求操控的跑车与运动型轿车领域占据一席之地。
