从PointNet到PointNet++，小白也能看懂的核心思想

欢迎来到小陶的技术博客。如果你和我一样，是一名刚刚踏入三维点云处理世界的新手，你一定听说过 PointNet 和 PointNet++ 这两个大名鼎鼎的模型。它们就像是3D视觉领域的“开山鼻祖”，理解了它们，学习之路会顺畅很多。

今天，我也是根据自己看的一些别的博客资料以及B站视频，梳理这两个模型的“来龙去脉”和核心思想。

为什么要有点云模型？传统方法不行吗？

深入了解PointNet之前，先问一个问题：我们熟悉的二维图片处理方法（比如CNN，卷积神经网络）为什么不能直接用在三维点云上？

想象一下，一张图片就像一个整齐的棋盘，每个像素都有自己固定的位置。CNN的“卷积核”就像一个小窗口，在棋盘上规律地滑来滑去，提取特征。但点云完全不同，它就像一把随意撒在空中的沙子。它有两大特性，让CNN直接“水土不服”：

1. 无序性 (Unordered)： 一堆点，你先看A点再看B点，和我先看B点再看A点，描述的应该是同一个物体。点的顺序不应该影响最终结果。但对于传统神经网络，输入顺序变了，结果可能就天差地别。
2. 空间结构性 (Sparsity & Irregularity)： 点云不像像素那样均匀分布，它可能在某些地方密集（比如物体的棱角），在某些地方稀疏（比如一个平面）。你没法像CNN那样用一个固定大小的窗口去“滑动”。

为了解决这两个核心痛点，PointNet应运而生。

PointNet：简单粗暴的“大力出奇迹”

PointNet是第一个直接处理原始点云的深度学习模型，它的想法堪称“天才般的简单”。

核心思想：如何解决“无序性”？

PointNet的作者想：我需要找到一种方法，无论点的顺序怎么打乱，我最后得到的特征都是一样的。这种特性在数学上叫做“对称函数” (Symmetric Function)。

常见的对称函数有哪些？

• 求和 (Summation): a+b+c 和 c+b+a 的结果是一样的。
• 求平均 (Average): (a+b+c)/3 和 (c+b+a)/3 的结果是一样的。
• 求最大值 (Max-Pooling): max(a, b, c) 和 max(c, b, a) 的结果是一样的。

PointNet最终选择了 Max-Pooling（最大池化） 作为它的核心对称函数。

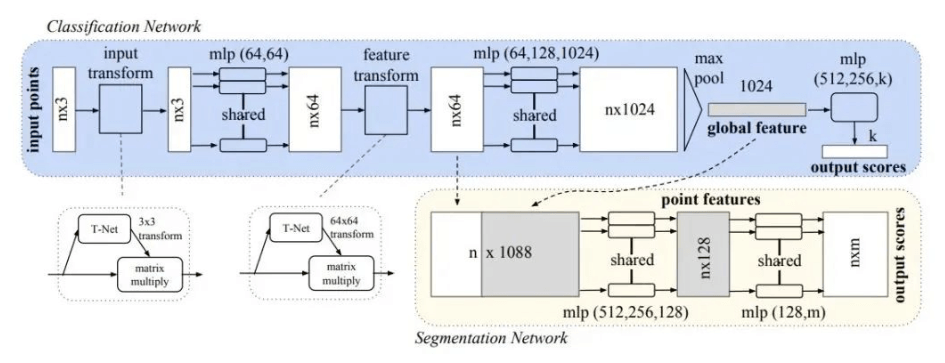

PointNet工作流程（三步走）：

1. 独立特征提取：

   • 输入是一堆点的坐标（一个大小为 N x 3 的矩阵，N是点的数量，3是XYZ坐标）。
   • PointNet对 每一个点 单独进行特征学习，把它从3维映射到更高维度的空间（比如1024维）。你可以把它想象成给每个点“画像”，让它的信息更丰富。这一步是通过几个共享参数的多层感知机（MLP）完成的。

2. 全局特征聚合（关键一步）：

   • 现在我们有N个1024维的特征向量了。
   • PointNet在这些特征向量的 每一个维度上 做一次Max-Pooling。也就是说，在第一个维度上，从N个点中选出最大值；在第二个维度上，也选出最大值……以此类推。
   • 做完之后，N个点的特征就被“压”成了一个1024维的 全局特征向量。这个向量代表了整个点云的“样子”。因为Max-Pooling是无序的，所以无论输入点的顺序如何，这个全局特征都是不变的！

3. 输出结果：

   • 最后，用这个全局特征向量去做具体的任务，比如接一个分类器判断这个点云是什么物体（桌子？椅子？），或者做一个分割器判断每个点属于物体的哪个部分。

# PointNet用于分类任务的伪代码

function pointnet_classification(point_cloud):
  # point_cloud 是一组N个点 {p1, p2, ..., pN}

  # 1. 对每个点独立应用MLP，提取高维特征
  point_features = []
  for point in point_cloud:
    # 比如把 (x,y,z) 变成一个1024维的特征
    feature = MLP(point)
    point_features.append(feature)

  # 2. 使用对称函数（Max-Pooling）聚合所有点的特征
  # 这是保证顺序不变性的核心！
  # 从 [N, 1024] 的特征矩阵，池化成 [1, 1024] 的全局特征
  global_feature = max_pool(point_features)

  # 3. 使用最后的MLP进行分类
  prediction_scores = MLP(global_feature)
  return prediction_scores

PointNet虽然开创了历史，但它的方法太“粗暴”了。它通过Max-Pooling把所有点的信息都揉成一团，形成一个全局特征。这导致它 无法感知局部细节。

打个比方，PointNet能认出这是一辆车，但它很难分清车轮和车灯的区别，因为它把所有点的特征“一视同仁”地混合了，丢失了点与点之间的邻里关系和局部几何结构。

PointNet++：从“全局”到“局部”的精细化升级

为了解决PointNet丢失局部结构的问题，PointNet++被提了出来。它的核心思想非常像我们熟悉的CNN，那就是——层次化特征提取 (Hierarchical Feature Learning)。

核心思想：先局部，再整体

如果说PointNet是“一口吃成个胖子”，那PointNet++就是“细嚼慢咽”。它不再直接对所有点进行粗暴的全局池化，而是：

1. 分片 (Partition)： 在点云中选择几个“中心点”。
2. 分组 (Grouping)： 以每个中心点为核心，在周围画一个“圈”（比如一个球形半径内），把邻近的点组织成一个小局部区域。
3. 小PointNet提取局部特征： 对每一个小局部区域，使用一个迷你的PointNet来提取这个区域的局部特征。
4. 迭代升级： 不断重复以上过程。上一层提取的局部特征，会成为下一层分组和提取的输入。这样一来，网络就能从非常小的局部细节（比如桌子腿的棱角），逐渐学习到更大范围的特征（整个桌子腿），最后再到全局特征（整张桌子）。

这个核心组件，PointNet++称之为 集合抽象层 (Set Abstraction Layer)。

一个Set Abstraction Layer的伪代码：

# PointNet++ 中一个 Set Abstraction 层的伪代码

function set_abstraction_layer(points, features):
  # points是输入的点集，features是这些点对应的特征

  # 1. 采样层：用最远点采样(FPS)选出一些中心点
  centroids = farthest_point_sampling(points)

  # 2. 分组层：为每个中心点，找到它的邻居点
  groups = []
  for c in centroids:
    # 比如在半径r内找邻居 (Ball Query)
    neighbors = find_neighbors_in_radius(c, points, radius)
    groups.append(neighbors)

  # 3. PointNet层：对每个组用一个“迷你PointNet”来提取局部特征
  new_features = []
  for group in groups:
    # 注意：在送入迷你PointNet前，会先将邻居点坐标归一化到局部坐标系
    local_feature = mini_pointnet_module(group)
    new_features.append(local_feature)

  # 输出：新的点（中心点）和它们对应的更高级的特征
  return centroids, new_features

通过堆叠多个这样的set_abstraction_layer，PointNet++就能像CNN一样，一层层地扩大感受野，从点到线，从线到面，最终理解整个三维物体的复杂结构。

如果还没理解，我们来做一个最后的比喻：

• PointNet： 就像全国海选。所有选手（点）都来到一个大舞台上，评委（Max-Pooling）只看一眼，选出最亮眼的那一个（最大特征值）来代表所有人。这个方法简单高效，能快速得到一个总体印象，但忽略了选手们在各自地区（局部）的特色。
• PointNet++： 就像分级选举。先在每个村里选出村代表（第一层局部特征），然后村代表们再开会选出镇代表（第二层更大范围的特征），镇代表再选出县代表……最后选出国家主席（最终的全局特征）。这个过程更复杂，但能充分保留从基层到高层的各级信息，对情况的把握更精细。

写在最后

PointNet和PointNet++是3D点云深度学习的基石。虽然现在已经有了更多更复杂的模型，但它们的思想——如何解决无序性、如何学习局部和全局特征——依然在影响着后续的研究。

对于初学者来说，不必急于深究代码的每一个细节，最重要的是理解其背后的思想。
